Národný etalón elektrickej kapacity

Jednotka farad (značka F), či presnejšie jej diel 10 pF, ktorá sa realizuje a uchováva  skupinovým etalónom, predstavuje základ na tvorbu stupnice elektrickej kapacity pokrývajúcej rozsah do úrovne stotín pF a v opačnom smere do oblasti veľkých kapacít až do oblasti uF resp. až do mF.  Pritom je dôležité si uvedomiť, že tento rozsah kapacity sa vyžaduje merať v základnom frekvenčnom rozsahu obvykle do 20kHz, s dôrazom na dosiahnutie najvyššej presnosti merania pri 1 kHz resp. 1,592 kHz  (w = 10 000 s^-1). Pre potreby energetiky sú vyžadované najmä merania pri 50 Hz, a to obvykle pri vyšších napätiach až do niekoľko kV. Jednotka kapacity a jej stupnica je základom pre prenos tejto jednotky na etalónové kondenzátory, kapacitné dekády, kapacitné referencie, meradlá elektrickej kapacity (kapacitné mostíky, RLC metre, určité druhy multimetrov) impedančné mostíky a ďalšie. Okrem toho meranie elektrickej kapacity, či už priame alebo nepriame, sa využíva na meranie parazitných vlastností rezistorov  a indukčných cievok pretekaných striedavými prúdmi.

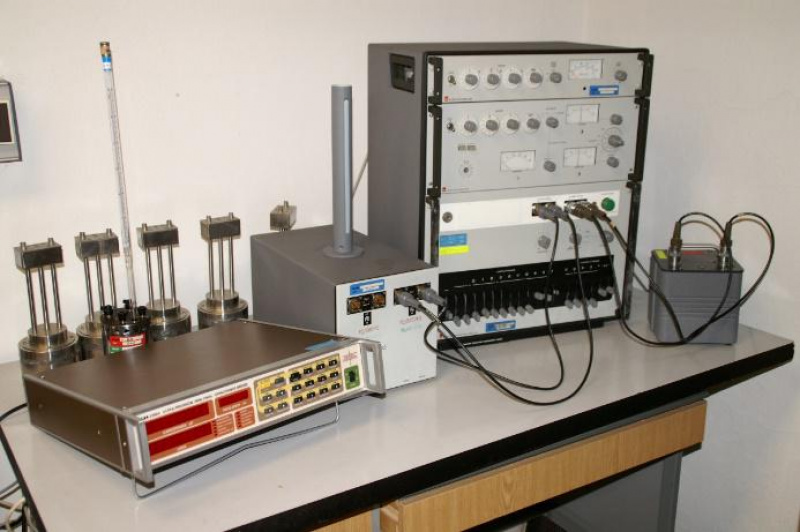

Na určenie hodnoty kapacity a stratového činiteľa kondenzátora sa v SMÚ používajú  meracie metódy priameho merania, priameho porovnania a priamej substitúcie. Využíva sa meracia zostava na meranie elektrickej kapacity ultra presný mostík od firmy Andeen Hagerling, typ AH 2700 A.

Základné etalóny elektrickej kapacity v SMÚ sú dva kondenzátory menovitej hodnoty 10 pF, s typovým označením GR1408, umiestnené vo vzduchovom termostate, výrobok firmy General Radio Co., USA, ktoré sú nadväzované priamo na BIPM.
