Národný etalón dozimetrických veličín rtg. žiarenia

Metrologické merania dozimetrických veličín žiarenia rtg. sa vykonávajú v referenčných zväzkoch žiarenia rtg. generovaného pomocou rtg. lampy. Rtg. žiarenie je tvorené spektrom energií elektromagnetického žiarenia od približne 10 keV do 400 keV. Pomocou nastavenia rôznych filtrácií a napätia generovaného rtg. lampou dokážeme tvarovať energetické spektrum rtg. žiarenia na energiu, ktorú by sme potrebovali opísať. Základnými dozimetrickými veličinami sú kerma vo vzduchu, ktorá sa stanovuje výpočtom z merania ionizačného náboja (prúdu) v ionizačnej komore a merania teploty, tlaku a vlhkosti vzduchu v mieste komory. Pri jej stanovení sa vychádza buď z fyzikálnych parametrov ionizačnej komory a vzduchu v nej obsiahnutom, alebo z kalibračného faktora ionizačnej komory. Do výpočtu vstupujú tiež ďalšie korekčné faktory.

Veličina kerma vo vzduchu žiarenia rtg. je základnou dozimetrickou veličinou, ktorá zohráva kľúčovú úlohu pri zabezpečení kvality a presnosti meraní všetkých dozimetrických veličín. Na veličinu kerma vo vzduchu žiarenia rtg. sú priamo nadviazané súvisiace etalóny veličín ako priestorový dávkový ekvivalent, osobný dávkový ekvivalent, a príkony hore uvedených veličín, ktoré sa stanovujú prepočtom podľa medzinárodných doporučení, noriem a postupov.

Pri stanovení hodnoty príkonu kermy  vo vzduchu v danom čase sa uplatňujú korekcie, predovšetkým korekcie na teplotu, tlak a na rádioaktívnu premenu. Kerma vo vzduchu je realizovaná meraním prístrojov umiestnených voľne vo vzduchu (priestorové dozimetre) alebo sú umiestnené na fantóme reprezentujúce ľudské telo (osobné dozimetre). Príkon kermy vo vzduchu je nadviazaný cez etalónové sekundárne ionizačné komory na iné zahraničné medzinárodné etalóny.

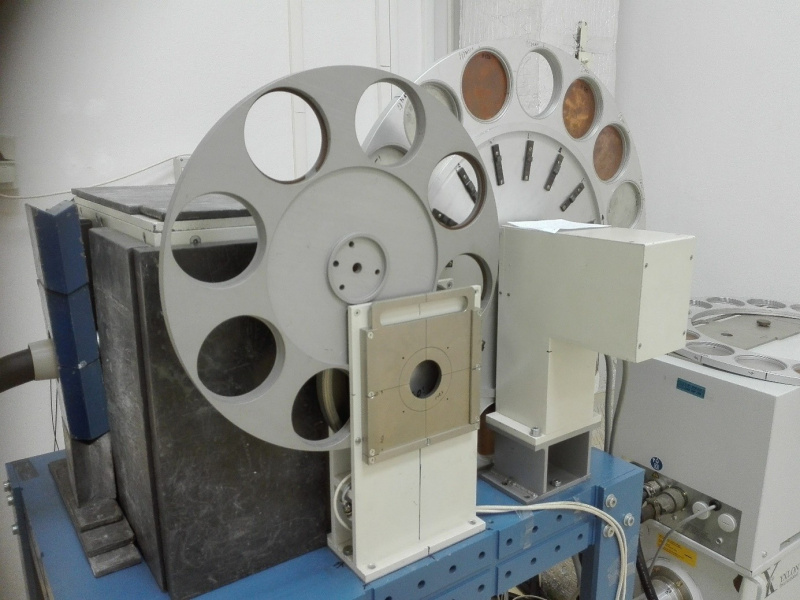

Zostava národného etalónu rtg. žiarenia:

• Sada etalónových ionizačných komôr na meranie príkonu kermy vo vzduchu
• transmisná monitorovacia komora PTW typ 786
• etalónové meradlá ionizačného prúdu KEITHLEY 6517A
• referenčné zväzky rtg. žiarenia tvoreného v ožarovači MG324 Philips s rtg. lampou Philips MCN 321
• meracia lavica s pohybom v troch osiach, pričom maximálna vzdialenosť od ožarovača je 5 metrov
• 3 sady kolimačných clôn
• sady energetických filtrov Goodfellow pre produkciu zväzkov rtg. žiarenia vybraných kvalít pre úzke spektrá podľa ISO 4037
• sada filtrov Gammex typ RMI 115A na stanovenie polhrúbok
• spektrometer X-123 CdTe na meranie rtg. spektier
• ISO PMMA a vodné fantómy.
• snímače atmosférického tlaku, teploty a vlhkosti ALMENO na sledovanie laboratórnych podmienok v ožarovni



Základné metrologické vlastnosti etalónu pre úzke spektrá v rámci energií 40 – 300 keV:



Veličina	Označenie	Rozsah	Uc [%]
Kerma vo vzduchu žiarenia rtg.	Ka	5.10-4Gy ÷ 5.10-1 Gy	1,6
Príkon kermy vo vzduchu žiarenia rtg.	K˙a	7,5.10-4Gy·h-1 ÷ 2,5.10-1 Gy·h-1	1,6
Priestorový dávkový ekvivalent	H*	1.10-3 Sv ÷ 510-1 Sv	2,6
Príkon priestorového dávkového ekvivalentu	H˙*	1.10-3 Sv·h-1÷ 4.10-1 Sv·h-1	2,6
Osobný dávkový ekvivalent	H˙p(d)	5.10-3 Sv ÷ 5.10-1 Sv	2,6
Príkon osobného dávkového ekvivalentu	Hp(d)	1.10-3 Sv·h-1÷ 4.10-1 Sv·h-1	2,6
